TOFD (Time of Flight Diffraction) en ensayos de ultrasonido para la inspección de materiales
La inspección de materiales requiere técnicas que permitan identificar discontinuidades sin comprometer la integridad de los componentes. Dentro de los Ensayos No Destructivos, el TOFD es una técnica avanzada de ultrasonido, especialmente útil para la evaluación de soldaduras y la caracterización de determinados defectos internos.
El TOFD ultrasonido industrial utiliza ondas ultrasónicas y el principio de difracción para obtener información sobre la ubicación y dimensiones de las indicaciones detectadas.
A diferencia de una inspección basada únicamente en la amplitud de los ecos, el método analiza el tiempo de llegada de señales generadas por la difracción en los extremos de una discontinuidad.
¿Qué es el TOFD y cómo funciona?
El ensayo TOFD es una técnica de inspección por ultrasonido cuyo nombre proviene de Time of Flight Diffraction. Su principio se basa en analizar el tiempo que tardan determinadas señales ultrasónicas en recorrer el material y llegar a los transductores receptores.

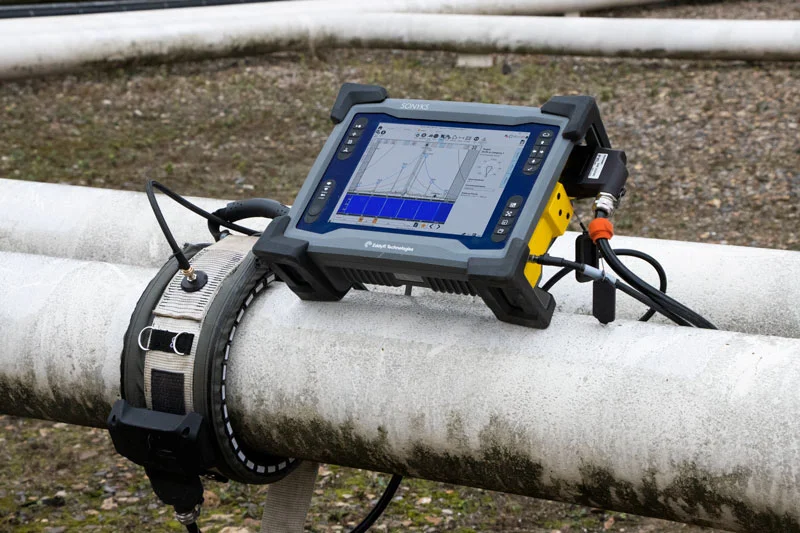

Durante una inspección TOFD, se utilizan normalmente dos palpadores o transductores que se colocan a ambos lados de la zona que será examinada. Uno emite las ondas ultrasónicas y el otro recibe las señales que atraviesan el componente.
Cuando las ondas encuentran una discontinuidad, como una grieta, se producen ondas difractadas en los extremos de la indicación. El equipo registra el tiempo de llegada de estas señales y, mediante el análisis correspondiente, permite estimar la posición y el tamaño del defecto.
¿Qué significa Time of Flight Diffraction?
Significa “difracción del tiempo de vuelo”. El concepto hace referencia al análisis del tiempo que requieren las señales difractadas para desplazarse desde una discontinuidad hasta los transductores.
¿Cómo se realiza un ensayo TOFD?
Una prueba TOFD requiere una preparación adecuada y una configuración acorde con las características del componente. De manera general, el proceso contempla:
Preparación de la superficie: se limpia y acondiciona la zona para favorecer un acoplamiento adecuado.
Selección de los transductores: se eligen de acuerdo con el espesor, material y aplicación.
Configuración del equipo: se establecen los parámetros necesarios para la adquisición de señales.
Aplicación del acoplante: facilita la transmisión de las ondas ultrasónicas entre el transductor y la pieza.

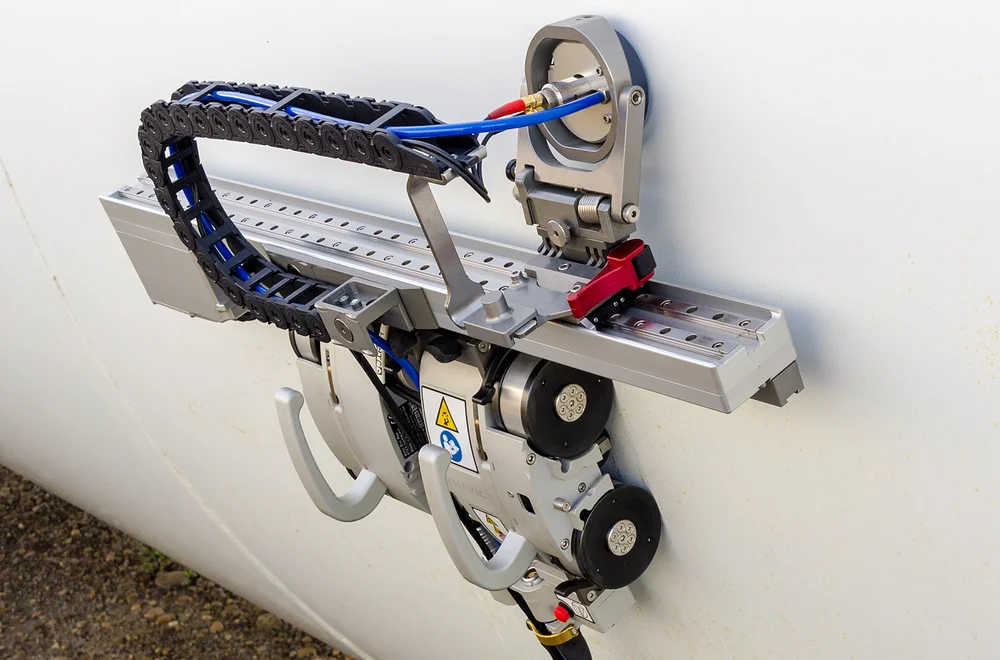

Escaneo de la zona: los transductores se desplazan a lo largo del área de interés.

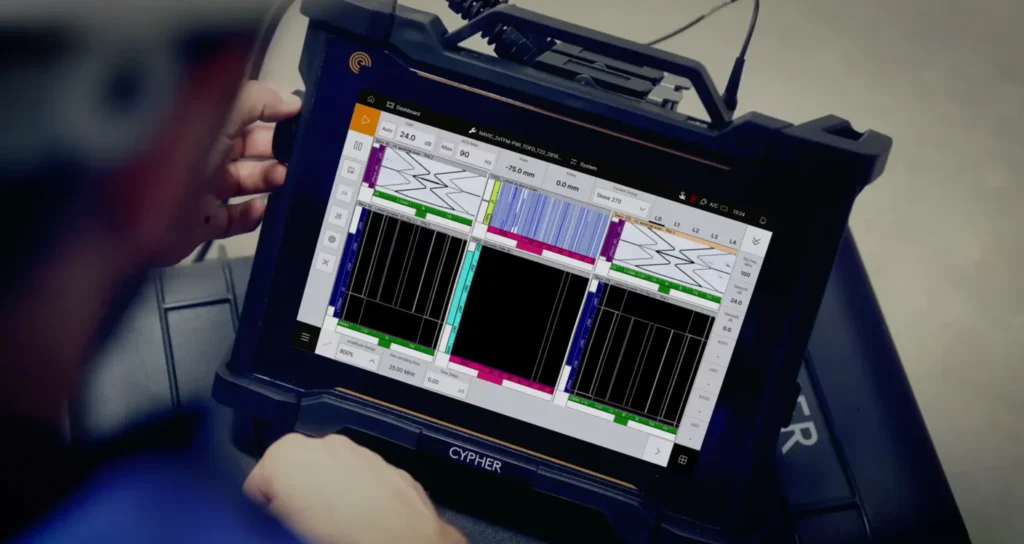

Captura de señales: el equipo registra las señales recibidas durante el recorrido.
Análisis e interpretación: se estudian las indicaciones para determinar su ubicación y características.
Registro de inspección: los resultados se documentan para facilitar su consulta y seguimiento.
Configuración de los transductores en TOFD
La configuración tiene una influencia directa sobre la calidad de los resultados. Los transductores se colocan enfrentados y separados a una distancia determinada, de manera que puedan cubrir adecuadamente la zona que será inspeccionada. Para establecer esta configuración deben considerarse:
Posición enfrentada entre transmisor y receptor.
Distancia entre ambos transductores.
Cobertura requerida en la zona de interés.
Geometría del componente.
Espesor del material.
Características de la soldadura o área inspeccionada.
¿Qué defectos puede detectar el TOFD?
- Grietas
- Falta de fusión
- Falta de penetración
- Discontinuidades asociadas a soldaduras
- Defectos internos
- Posibilidad de determinar la ubicación y dimensiones de determinadas indicaciones
Ventajas del ensayo TOFD frente a otros métodos de ultrasonido
- Alta sensibilidad para determinadas discontinuidades.
- Capacidad para dimensionar defectos.
- Registro digital de los resultados.
- Posibilidad de analizar la información posteriormente.
- Rapidez en determinadas aplicaciones.
- Complementariedad con otras técnicas de ultrasonido.
¿TOFD reemplaza otros ensayos ultrasónicos?
El TOFD no necesariamente reemplaza otras técnicas de ultrasonido. La selección del método depende del componente, material, geometría, mecanismo de daño y objetivo de la inspección.
En determinadas aplicaciones, el TOFD puede combinarse con otras técnicas, como el ultrasonido convencional o Phased Array, para obtener información complementaria.
TOFD vs ultrasonido industrial convencional
Aunque ambos forman parte de la inspección por ultrasonido, existen diferencias importantes:
Principio de detección: el TOFD utiliza principalmente señales difractadas en los extremos de una discontinuidad, mientras que el ultrasonido convencional suele interpretar ecos reflejados.
Adquisición: TOFD registra las señales de los transductores en una configuración específica, mientras que el ultrasonido convencional puede utilizar diferentes configuraciones de inspección.
Dimensionamiento: TOFD ofrece información especialmente útil para estimar la altura de determinadas indicaciones.
Registro: los sistemas digitales permiten almacenar y revisar los datos obtenidos.
Aplicaciones: ambos pueden emplearse en inspección de soldaduras y materiales, aunque la selección depende de cada necesidad.
Limitaciones: cada técnica presenta condiciones de aplicación y sensibilidad particulares.
No existe un método universalmente superior. La selección del TOFD o de otra técnica ultrasónica debe responder al objetivo específico de la inspección.
