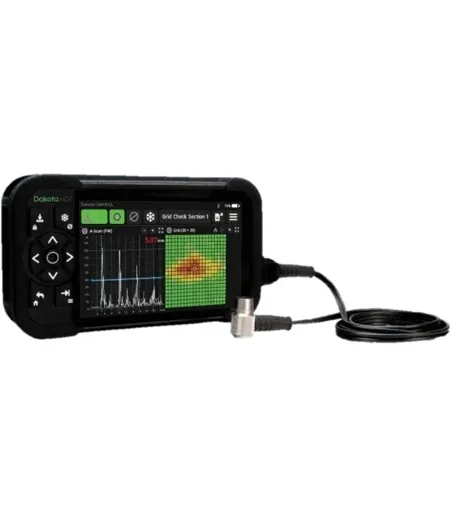

Dakota CMX10-DL
El Dakota CMX10-DL es un medidor ultrasónico de espesores de alto desempeño diseñado para levantamientos de corrosión y mediciones de precisión. Reúne captura y registro de onda completa, A-Scan, B-Scan, TCG, evaluación de segunda capa y modos para medir superficies con o sin recubrimiento en un solo equipo portátil.

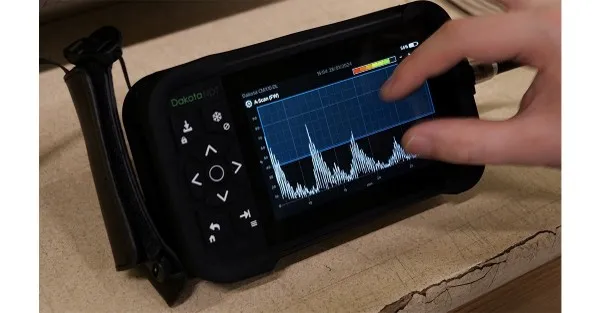

Su interfaz combina pantalla táctil y teclado físico, lo que facilita la operación en planta o en campo, incluso con guantes. Las herramientas de análisis de señal, almacenamiento y trazabilidad ayudan al inspector a revisar las indicaciones, documentar la inspección y generar reportes mediante el software DakMaster™.
Leer más
Beneficios principales
Un solo equipo para medición de corrosión y mediciones de alta precisión en materiales delgados o de gran espesor.

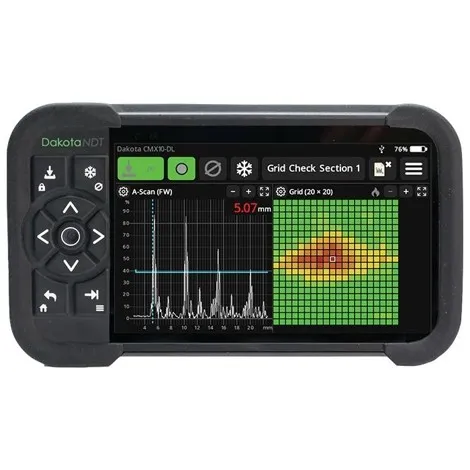

Visualización A-Scan y B-Scan para revisar la forma de onda, dimensionar en profundidad e identificar variaciones del perfil del material.
Modos Pulso-Eco, Echo-Echo ThruPaint™, Echo-Echo Verify y funciones de segunda capa para superficies recubiertas, revestimientos internos y cladding.
TCG, atenuación del eco de pared posterior (BEA), filtros y promediado para mejorar la interpretación de señales débiles o ruidosas.
Registro de forma de onda de hasta 10 segundos a 20 A-Scans por segundo para conservar evidencia de la inspección.
Operación mediante pantalla táctil, teclado o ambos; carcasa robusta equivalente a IP65 y autonomía de 9 a 15 horas.
Transferencia por USB y Bluetooth® LE, aplicación móvil y software DakMaster™ para gestionar datos y elaborar reportes.
Funciones destacadas
Captura de onda completa: registra A-Scans para revisión posterior y trazabilidad.
TCG y BEA: permiten compensar variaciones de amplitud y monitorear cambios del eco de pared posterior.
Segunda capa: ayuda a evaluar el espesor remanente de liners, revestimientos internos o cladding.
Comparación de señales: congela y superpone una forma de onda para identificar diferencias entre lecturas.
Image Collect: admite imágenes de la pieza para guiar los puntos de medición.
Control y visualización remota: posibilita compartir la pantalla para acompañamiento técnico a distancia.
Bibliotecas de configuraciones, transductores y calibraciones para mejorar repetibilidad y trazabilidad.
Aplicaciones recomendadas
Levantamientos de corrosión en tuberías, recipientes, tanques y estructuras metálicas.
Medición de espesores a través de pintura o recubrimientos compatibles.
Control de componentes delgados mediante palpadores de línea de retardo.
Evaluación de materiales de gran espesor con palpadores y configuración adecuados.
Análisis de segunda capa, liners y cladding.
Apoyo a la confirmación de picaduras y grietas con transductores angulares compatibles.
Inspección en producción, mantenimiento, integridad de activos y control de calidad.
Especificaciones técnicas
Publicar las unidades métricas como principales y conservar las imperiales entre paréntesis cuando sea útil. Los rangos dependen del palpador, del material y de la configuración.
4. Software, trazabilidad y reportes
22.
Bibliotecas de configuraciones, palpadores y calibraciones.
23.
Registro de información del palpador, método, fecha y hora de calibración.
24.
Capturas de pantalla, notas y marcación de puntos inaccesibles.
25.
Exportación, impresión y generación de reportes PDF.
26.
Actualización del firmware mediante DakMaster™.
Contenido del suministro
Equipo Dakota CMX10-DL.
Acoplante ultrasónico de 120 ml (4 fl oz).
Fuente de alimentación con adaptadores para Reino Unido, Unión Europea y Estados Unidos.
Batería inteligente recargable.
Correa de mano y dos extensiones.
Protector de pantalla.
Cable USB.
Certificado de calibración y guía de usuario.
Tarjeta de descarga de DakMaster™.
Maleta de transporte.
