La inspección con partículas magnéticas es una de las técnicas dentro de los Ensayos No Destructivos más confiables. Su objetivo es identificar discontinuidades superficiales y subsuperficiales en materiales ferromagnéticos, garantizando así la integridad estructural de componentes importantes. Esta técnica se aplica con frecuencia en campo, especialmente en sectores donde la operación continua y la seguridad son vitales.
La actividad industrial está fuertemente vinculada a la minería, la metalurgia, el sector oil & gas, la educación técnica y la ingeniería aplicada, por ello, elegir correctamente el equipo para realizar inspección por partículas magnéticas en campo puede marcar la diferencia entre una operación segura y una costosa falla estructural.
¿Qué es la inspección con partículas magnéticas?
La inspección con partículas magnéticas es una técnica de ensayo no destructivo que consiste en magnetizar una pieza de material ferromagnético y luego aplicar partículas finas (generalmente hierro en polvo) que se alinean en presencia de campos de fuga magnética. Estas alineaciones revelan defectos como grietas, porosidades o discontinuidades en la superficie o muy cerca de ella.
A diferencia de los líquidos penetrantes, que también son usados en ensayos NDT, las partículas magnéticas requieren que el material inspeccionado sea ferromagnético. Por lo tanto, su campo de aplicación es distinto, pero ideal en industrias pesadas como minería o petróleo.
Esta técnica permite identificar fallas que podrían generar accidentes, interrupciones de operación o pérdidas económicas si no se detectan a tiempo.
Ventajas de usar partículas magnéticas en campo
Realizar inspección por partículas magnéticas en campo ofrece múltiples beneficios:
Portabilidad de equipos
Hoy en día, los equipos portátiles permiten hacer pruebas rápidas sin necesidad de mover las piezas o componentes a un laboratorio, lo que reduce tiempos y costos operativos.
Rapidez de resultados
La respuesta visual es prácticamente inmediata. Las partículas magnéticas se agrupan sobre la discontinuidad, mostrando en segundos los defectos presentes.
Compatibilidad con estructuras complejas
Piezas con geometrías irregulares, soldaduras o componentes de gran tamaño pueden ser inspeccionados con facilidad mediante esta técnica.
Seguridad y confiabilidad en entornos críticos
Aunque la técnica solo se aplica a materiales ferromagnéticos, y requiere limpieza adecuada antes y después de la prueba, su precisión y facilidad de interpretación la convierten en una herramienta muy segura para ambientes exigentes como plantas de procesamiento o minas subterráneas.
¿Cómo elegir el equipo ideal según tu industria?
Elegir el equipo adecuado depende del entorno de trabajo, los estándares regulatorios y el tipo de componente a inspeccionar. A continuación, una guía práctica por sector:
Minería y metalurgia
Las operaciones mineras y metalúrgicas exigen inspecciones frecuentes de estructuras, soldaduras y componentes sometidos a vibración intensa.
- Requisitos típicos: Inspección de cuchillas, grúas, tuberías, y soldaduras estructurales.
- Equipos recomendados: Yugas portátiles resistentes al polvo, sistemas con alimentación por batería, e instrumentos con carcasa reforzada.
Oil & Gas
En este sector, las condiciones suelen ser extremas, con presencia de humedad, atmósferas explosivas y alta corrosividad.
- Normativas comunes: ASTM E709, ASME Sección V.
- Equipos recomendados: Equipos con certificación para atmósferas peligrosas, sistemas de iluminación UV de alta intensidad y unidades selladas contra humedad.
Educación e investigación
Las instituciones técnicas requieren equipos versátiles, fáciles de configurar y transportar para prácticas y ensayos de formación.
- Equipos recomendados: Kits didácticos de partículas magnéticas, yugas livianos, líquidos fluorescentes o visibles de uso académico.
Ingeniería y mantenimiento industrial
En plantas industriales o de generación eléctrica, la precisión es clave.
- Aplicaciones comunes: Inspección de ejes, componentes críticos, soportes estructurales.
- Equipos recomendados: Equipos con regulación de corriente AC/DC, detectores con sensibilidad ajustable y capacidad de conexión con otros métodos NDT.
Factores clave para una inspección exitosa en campo
Al momento de seleccionar un sistema de partículas magnéticas para inspección en campo, es importante considerar lo siguiente:
- Tipo de corriente: AC se recomienda para discontinuidades superficiales; DC para subsuperficiales.

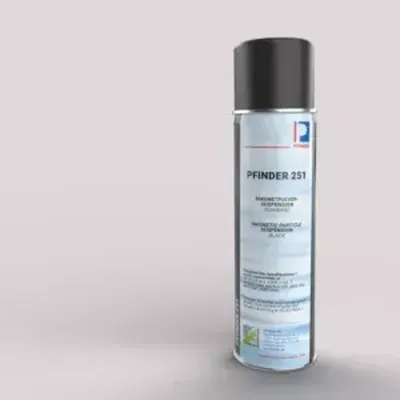

- Tipo de partículas: Se dividen en visibles (generalmente negras o rojas) y fluorescentes (requieren luz UV). Las fluorescentes son más sensibles y se usan para defectos más pequeños.
- Iluminación UV portátil: Fundamental para partículas fluorescentes, debe ser resistente, liviana y cumplir con estándares de intensidad luminosa.
- Condiciones del entorno: Equipos con protección contra polvo, agua, impactos y temperaturas extremas aseguran operatividad en todo momento.
Recomendaciones de equipos según aplicación
Si estás evaluando opciones, algunos productos de MetrooMat altamente valorados por su desempeño en campo incluyen:

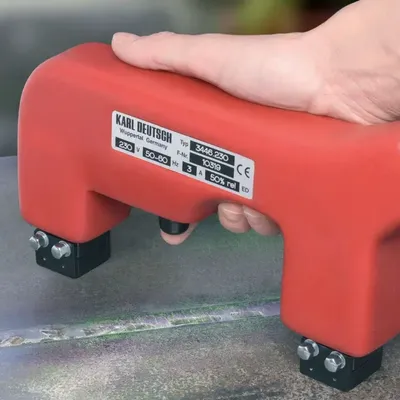

Yugo portátil MM-YG10: Ideal para inspección rápida en estructuras metálicas grandes, con opción AC/DC.
Sistema fluorescente MM-LUX500: Compatible con partículas fluorescentes, incluye lámpara UV de alto rendimiento.
Kits didácticos MM-EDU: Para centros de formación técnica que requieren equipos versátiles y compactos.
Todos estos equipos han sido validados para su uso en campo en sectores exigentes, garantizando resultados confiables y repetibles.
La inspección con partículas magnéticas es un método esencial en industrias donde la seguridad y la eficiencia operativa no son negociables. Desde minas hasta plantas petroquímicas, contar con el equipo adecuado para su aplicación en campo puede prevenir fallas catastróficas y mejorar la trazabilidad de los procesos.
Estas partículas, base del método, son materiales sensibles a campos magnéticos, lo que les permite alinearse ante defectos y revelar su ubicación.
Elegir adecuadamente el tipo de partículas magnéticas, la fuente de corriente y los accesorios adecuados (como luz UV o líquidos portátiles) asegura una inspección eficaz y alineada con las necesidades específicas de cada industria.
MetrooMat ofrece soluciones avanzadas para la inspección industrial con partículas magnéticas. Nos esforzamos por cubrir los exigentes requerimientos que las compañías latinoamericanas necesitan.
