En sectores como la metalurgia, minería, petróleo y gas, ingeniería industrial y la formación técnica, garantizar la integridad de los materiales es una necesidad crítica. Una de las técnicas más efectivas para detectar defectos superficiales sin dañar las piezas es la inspección con tintas penetrantes y partículas magnéticas.
En esta guía te explicamos todo lo que necesitas saber para obtener resultados confiables.
¿Qué son las tintas penetrantes?
Las tintas penetrantes forman parte de una técnica de inspección no destructiva (END) que se utiliza para detectar discontinuidades abiertas a la superficie, como grietas, porosidad, fugas o fracturas.
Su funcionamiento se basa en un principio simple: el líquido tiene una alta capilaridad, lo que le permite infiltrarse en cualquier apertura superficial.
¿Para qué sirven las tintas penetrantes?
Estas tintas permiten evaluar la calidad de piezas fabricadas o en servicio, ya sean de metal, plástico o cerámica. Son esenciales en procesos de:
- Control de calidad
- Inspección de soldaduras
- Mantenimiento preventivo
- Certificación de componentes críticos
Su uso se extiende a sectores donde la seguridad estructural y operativa es fundamental.
¿Qué son las partículas magnéticas?
La inspección por partículas magnéticas es otra técnica no destructiva utilizada para detectar discontinuidades superficiales y subsuperficiales, pero solo en materiales ferromagnéticos como el acero y el hierro.
Esta técnica requiere magnetizar la pieza y luego aplicar partículas (negras o fluorescentes). Si hay una grieta o defecto, se forma un campo de fuga que atrae las partículas, haciendo visible el daño.
Productos recomendados para inspección con líquidos penetrantes y partículas magnéticas
En MetrooMat contamos con una gama de productos especializados para asegurar resultados precisos y confiables en tus inspecciones:
Tintas penetrantes y accesorios:
- Penetrante PFINDER 860: Líquido penetrante rojo visible, de alta sensibilidad. Ideal para inspecciones generales.
- Revelador PFINDER 871: Revelador tipo secado rápido para resaltar las indicaciones de defectos.
- Limpiador PFINDER 895: Producto esencial para preparar la superficie antes del ensayo, eliminando aceites, grasas y residuos.
Partículas magnéticas

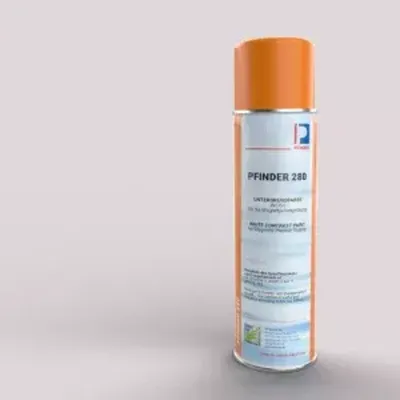

- Contraste Blanco PFINDER 280: Pintura de fondo que mejora la visibilidad al usar partículas magnéticas negras.
- Partículas Negras PFINDER 251: Suspensión magnética para método visible. Alta sensibilidad para detectar fallas superficiales.
- Partículas Fluorescentes PFINDER 150: Partículas para uso con luz UV, detectan defectos muy finos y en condiciones exigentes.
- Mi-Glow 850S-RTU: Solución lista para usar, con partículas fluorescentes y suspensión estable, recomendada para inspecciones en campo.
Pasos de la inspección con tintas penetrantes
- Limpieza de la superficie: Utiliza el Limpiador PFINDER 895 para remover impurezas, aceites o pintura.
- Aplicación del penetrante: Aplica el Penetrante PFINDER 860 y déjalo actuar el tiempo recomendado.
- Tiempo de penetración: El tiempo depende del tipo de material y la temperatura ambiente. Generalmente varía entre 10 y 30 minutos.
- Eliminación del exceso: Retira el penetrante de la superficie con paños limpios o agua (según el tipo de producto).
- Aplicación del revelador: Rocía el Revelador PFINDER 871, que absorberá el penetrante que quedó en los defectos, haciéndolos visibles.
- Inspección visual: Realiza la observación bajo buena iluminación o con lámparas UV si usas penetrantes fluorescentes.
Pasos de la inspección con partículas magnéticas
- Preparación de la superficie: Limpia con el Limpiador PFINDER 895 y, si es necesario, aplica Contraste Blanco PFINDER 280.
- Magnetización de la pieza: Utiliza un yugo magnético o equipo de magnetización adecuado al tipo de pieza.
- Aplicación de las partículas: Aplica PFINDER 251 (negras) o PFINDER 150 (fluorescentes) sobre la zona magnetizada.
- Observación: Observa directamente o bajo luz UV. La acumulación de partículas indica una posible discontinuidad.
- Desmagnetización y limpieza: Después del ensayo, asegúrate de desmagnetizar y limpiar la pieza para su uso seguro.
Tiempos recomendados
El tiempo de penetración o magnetización dependerá del tipo de defecto esperado, el tamaño del componente y el entorno operativo. Algunas recomendaciones generales:
- Penetración: 10–30 minutos
- Revelado: 10 minutos antes de observar
- Magnetización: inmediata antes de aplicar partículas
- Inspección: dentro de los 20 minutos tras el revelado o aplicación
Siempre consulta la ficha técnica de cada producto para tiempos precisos.
Recomendaciones finales
- Capacita al personal en técnicas de inspección no destructiva.
- Asegúrate de utilizar productos certificados y mantenerlos en condiciones adecuadas.
- Realiza inspecciones en ambientes controlados, especialmente si usas partículas fluorescentes.
- Utiliza el producto correcto según el tipo de material y la criticidad de la pieza.
- Si realizas inspecciones en campo, productos como Mi-Glow 850S-RTU facilitan el proceso al ser listos para usar.
Preguntas frecuentes sobre tintas penetrantes
¿Qué es la prueba de tintas penetrantes?
La prueba de tintas penetrantes es un método de inspección no destructiva utilizado para detectar fisuras, grietas o discontinuidades superficiales en materiales sólidos. Esta técnica se basa en la aplicación de un líquido con alta capilaridad sobre la superficie del material, el cual penetra en las fallas visibles. Posteriormente, se retira el exceso y se aplica un revelador que hace visible cualquier defecto presente. Es ampliamente usada en la industria metalúrgica, aeroespacial, petrolera y de fabricación.
¿Para qué sirven las tintas penetrantes?
Las tintas penetrantes sirven para identificar defectos abiertos a la superficie de piezas metálicas, cerámicas o plásticas, sin dañar la integridad del material. Son especialmente útiles para inspeccionar componentes sometidos a esfuerzos críticos, como soldaduras, ejes, válvulas, piezas fundidas o forjadas. Esta técnica permite mejorar el control de calidad, evitar fallas estructurales y garantizar la seguridad de los productos industriales.
¿Cuántos tipos de tintes penetrantes existen?
Existen principalmente dos tipos de tintes penetrantes:
- Tintes visibles (color rojo o fluorescente visible a simple vista)
- No requieren luz UV para su detección.
- Se usan en inspecciones rápidas o en campo.
- No requieren luz UV para su detección.
- Tintes fluorescentes
- Requieren luz ultravioleta (UV-A) para revelar los defectos.
- Ofrecen mayor sensibilidad y son ideales para inspecciones más críticas en ambientes controlados.
- Requieren luz ultravioleta (UV-A) para revelar los defectos.
Ambos tipos se seleccionan en función de la precisión requerida, el tipo de material y el entorno de trabajo.
¿Cuál es la norma para las tintas penetrantes?
Las pruebas de tintas penetrantes están reguladas por varias normas internacionales. Las más comunes son:
- ASTM E1417: Norma estándar para el proceso de inspección por líquidos penetrantes.
- ISO 3452: Norma internacional que establece requisitos técnicos y procedimientos para ensayos con líquidos penetrantes.
- ASME Sección V: Utilizada en la industria para inspección de soldaduras y componentes a presión.
Estas normas aseguran que la técnica se realice de forma segura, precisa y estandarizada, lo cual es fundamental en sectores como el oil & gas, aeronáutica, minería e ingeniería.
En MetrooMat, ofrecemos una gama completa de soluciones en inspección no destructiva, incluyendo los productos de la marca PFINDER y Circle Systems.
