Medidor de espesores por ultrasonido, técnica indispensable en sectores industriales
La medición de espesores por ultrasonido es una de las herramientas más críticas en la gestión de la integridad mecánica de activos industriales. Su importancia radica en que permite evaluar la seguridad, la vida útil y la confiabilidad de equipos que operan bajo presión o estrés estructural sin alterar su estado físico.
Para ello se utilizan equipos y tecnologías avanzadas que permiten obtener resultados confiables y detallados, como el Dakota CMX10-DL, que integra escaneo tipo A y tipo B al mismo tiempo, una tecnología revolucionaria.
En este blog detallamos las razones principales por las cuales esta técnica es indispensable.
Monitoreo de la Degradación (Corrosión y Erosión)
Los equipos industriales como tuberías, tanques de almacenamiento, recipientes a presión y calderas están constantemente expuestos a fluidos corrosivos o abrasivos.
Prevención de Fallas Catastróficas y Seguridad
Cálculo de la Vida Útil Restante
Reducción de Costos e Inspecciones No Intrusivas
Históricamente, para inspeccionar el estado del metal base era necesario remover recubrimientos térmicos o pinturas especiales, lo cual elevaba drásticamente los costos operativos.
Cumplimiento Legal y Normativo
La mayoría de los países exigen por ley que los recipientes sujetos a presión cuenten con un historial auditable de inspecciones de integridad mecánica para otorgar los permisos de operación. Contar con registros digitales trazables (con fecha, hora y método de calibración) asegura que la empresa cumpla con las normativas locales e internacionales sin inconvenientes

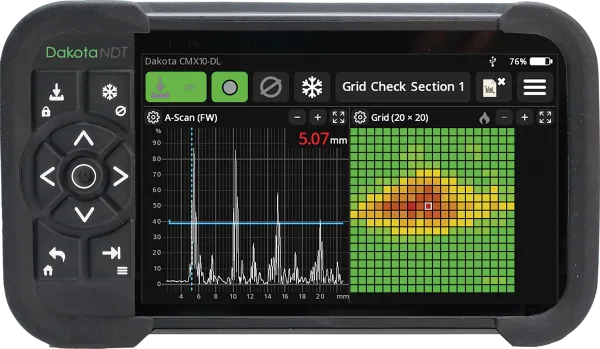

Dakota CMX10-DL: el medidor de espesores definitivo para inspecciones de campo extremas
En Ensayos No Destructivos (END) un simple número en pantalla no basta para certificar la integridad de un activo crítico.
El Dakota CMX10-DL con transductor de doble elemento transforma la inspección visual mediante la captura e interpretación de onda completa. Combina potencia industrial, análisis avanzado y generación inmediata de informes en una sola
Aplicaciones más comunes en la industria

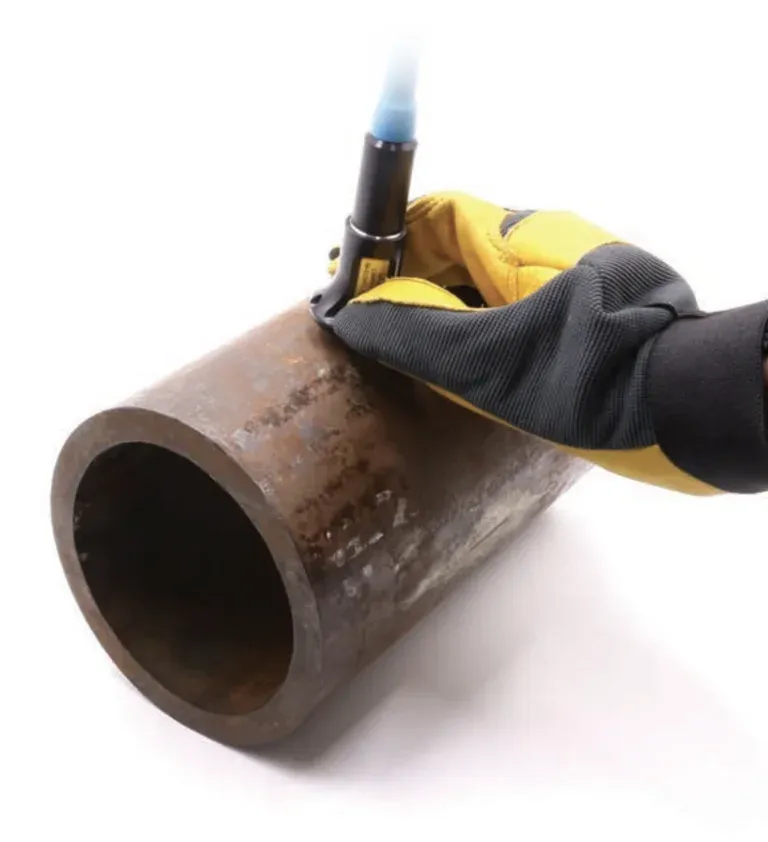

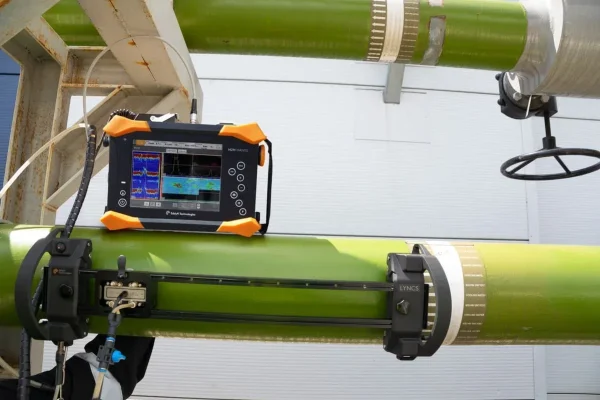

Tuberías
Permite medir el espesor remanente de pared sin necesidad de intervenir el sistema ni detener el flujo, evaluando la corrosión interna y la erosión en codos.
Tanques de almacenamiento
Evalúa la corrosión en fondos y paredes para proteger la integridad estructural y mapear zonas de mayor pérdida de material bajo normas API 650 o API 653.
Calderas
Controla el deterioro interno por condiciones extremas de temperatura y presión, detectando adelgazamientos antes de que se produzcan rupturas.
Recipientes a presión
Aplica un seguimiento sistemático en cuerpos, cabezales y toberas para verificar el cumplimiento con los criterios de aceptación de ASME Sección VIII y API 510.
Estructuras metálicas
Inspecciona vigas, columnas y plataformas en ambientes corrosivos para confirmar que mantienen la capacidad de carga estructural para la que fueron diseñadas.
Errores frecuentes durante la medición
La medición de espesores por ultrasonido industrial es una técnica confiable cuando se ejecuta correctamente. Sin embargo, existen errores técnicos frecuentes que comprometen la validez de los resultados:
Un equipo no calibrado correctamente produce lecturas que no representan el espesor real del material. La calibración debe realizarse con bloques patrón de la misma familia de material que el componente a inspeccionar, a una temperatura similar a la de operación y antes de cada sesión de medición. Omitir este paso invalida técnicamente todos los resultados obtenidos.
El acoplante es el medio que permite la transmisión del pulso ultrasónico entre el transductor y la superficie del material. Usar un acoplante inadecuado para la temperatura o la rugosidad de la superficie, aplicarlo de forma insuficiente o no distribuirlo uniformemente genera señales débiles o falsas lecturas que el operador puede interpretar como mediciones válidas.
La corrosión externa, las incrustaciones, la pintura en mal estado y la rugosidad superficial interfieren directamente con la calidad de la señal ultrasónica. Antes de medir, la superficie debe prepararse adecuadamente mediante limpieza mecánica o esmerilado localizado para garantizar el contacto correcto del transductor con el material base.
Cada material y cada geometría requieren un transductor y una frecuencia de trabajo específicos. Un transductor diseñado para aceros de grano fino puede producir lecturas incorrectas en materiales de grano grueso como fundiciones o aceros inoxidables austeníticos. La selección incorrecta del transductor es una de las causas más frecuentes de error sistemático en mediciones de campo.
Cómo elegir el equipo adecuado para tu aplicación
La selección del equipo de medición de espesores por ultrasonido no debe basarse únicamente en el precio o en la disponibilidad del fabricante. Los factores técnicos y operativos que determinan la elección correcta son:
Tipo de industria y material a inspeccionar
Los equipos para medición en tuberías de acero al carbono no necesariamente son los más adecuados para materiales de grano grueso, aleaciones especiales o componentes a alta temperatura. Verifica que el equipo sea compatible con los materiales y las condiciones de operación de tu planta antes de adquirirlo.
Normativas aplicables a tu sector
Los sectores de petróleo y gas, energía y manufactura operan bajo normas que establecen requisitos específicos para los equipos de medición (resolución mínima, rango de frecuencias, capacidad de almacenamiento de datos). Confirma que el equipo cumple con los estándares que rigen tu proceso antes de incorporarlo a tu programa de inspección.
Frecuencia de inspección y volumen de mediciones
Para programas de alta frecuencia o gran volumen de puntos de medición, los equipos con almacenamiento interno de datos, conectividad y capacidad de generar reportes automáticos reducen significativamente el tiempo de procesamiento y la probabilidad de errores en el registro manual.
Soporte técnico del proveedor
Un equipo de medición requiere calibración periódica, mantenimiento y, en ocasiones, reparación. El acceso a soporte técnico especializado del proveedor, con tiempos de respuesta adecuados a las exigencias de tu operación, es un factor tan importante como las especificaciones técnicas del propio instrumento.
Capacitación del personal
El equipo más avanzado del mercado produce resultados no confiables si el operador no está capacitado para configurarlo, calibrarlo e interpretar correctamente las lecturas obtenidas. Verifica que el proveedor ofrece capacitación técnica formal y que tu personal puede acceder a ella antes y después de la adquisición.
