Cómo detectar grietas en estructuras metálicas: métodos y mejores prácticas
Una grieta no atendida en una estructura metálica puede derivar en fallas por fatiga, pérdida de producción o accidentes graves. La detección temprana, apoyada en técnicas de Ensayos No Destructivos (END), es la estrategia más eficiente para proteger la integridad estructural de equipos, tuberías y componentes críticos sin interrumpir la operación.
¿Por qué es importante detectar grietas a tiempo?
Los riesgos de no detectar una grieta a tiempo son concretos y medibles:
- Fallas estructurales catastróficas que comprometen la seguridad de instalaciones y personal
- Paros operativos no planificados con impacto directo en la productividad y los costos
- Consecuencias legales y normativas por incumplimiento de estándares como ASME, AWS o API
- Accidentes industriales con potencial daño a personas, equipos e infraestructura
Las estructuras operan bajo altas presiones, temperaturas extremas y ciclos de carga repetitivos, por ello la detección temprana puede dejarse pasar, se debe reconocer como un requisito de seguridad. El mantenimiento predictivo, basado en inspecciones periódicas con END, es la herramienta que permite anticiparse a estas fallas antes de que ocurran.
Tipos de grietas en estructuras metálicas
Grietas superficiales:
visibles o accesibles desde la superficie del material. Son detectables con métodos como líquidos penetrantes o partículas magnéticas
Grietas internas:
se desarrollan en el interior del material sin manifestarse en la superficie. Requieren métodos volumétricos como ultrasonido o radiografía industrial
Grietas por fatiga:
originadas por ciclos de carga repetitivos que generan acumulación de tensiones. Son de las más frecuentes en estructuras sometidas a vibración o cargas dinámicas
Grietas por corrosión:
resultado del deterioro electroquímico del material, especialmente en ambientes húmedos o químicamente agresivos
Grietas en soldadura:
se originan en el cordón de soldadura o en la zona afectada por el calor (ZAC). Son de alta relevancia en inspección industrial porque representan puntos de concentración de tensiones
Grietas térmicas:
causadas por ciclos de expansión y contracción del material bajo variaciones de temperatura
La ubicación de la grieta determina su peligrosidad: una grieta interna en una tubería de alta presión o en una unión soldada crítica representa un riesgo mayor que una grieta superficial en una zona de baja tensión.
Métodos tradicionales de inspección
La inspección visual (VT) es el método más básico y el primero que debe aplicarse antes de cualquier otra técnica. Con herramientas como lupas, espejos de inspección y boroscopios, un inspector calificado puede detectar grietas superficiales visibles, deformaciones y signos de corrosión.
Sus limitaciones son claras:
- Solo detecta discontinuidades abiertas a la superficie y visualmente accesibles
- Depende directamente de la experiencia y el criterio del inspector
- No permite detectar grietas internas ni subsuperficiales
- Es susceptible a errores por condiciones de iluminación, acceso o fatiga del operador
Los métodos tradicionales son suficientes para inspecciones preliminares, evaluaciones rápidas de campo o estructuras de geometría simple y bajo nivel de criticidad. Cuando la estructura es crítica o se sospechan defectos internos, los END son indispensables.
Ensayos No Destructivos para detectar grietas
Líquidos penetrantes (PT)
Se aplica un líquido de alta capilaridad sobre la superficie del material. El líquido penetra en las discontinuidades abiertas y, tras aplicar un revelador, las hace visibles. Es económico, de fácil aplicación y eficaz para detectar grietas superficiales en metales, soldaduras y piezas mecanizadas. Su limitación es que solo detecta grietas abiertas a la superficie.
Partículas magnéticas (MT)
Se genera un campo magnético en el componente y se aplican partículas ferromagnéticas que se concentran en las zonas donde el campo se distorsiona por la presencia de una discontinuidad. Es especialmente preciso para detectar grietas superficiales y subsuperficiales en materiales ferromagnéticos como aceros al carbono. No aplica en materiales no ferromagnéticos como aluminio o aceros austeníticos.

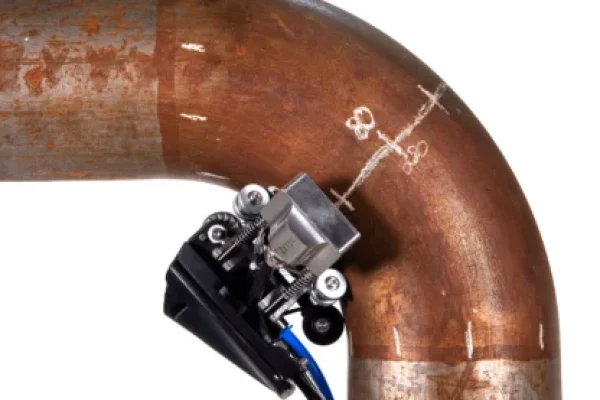

Ultrasonido (UT)
Las ondas ultrasónicas se propagan a través del material y se reflejan al encontrar una discontinuidad interna. Permite detectar grietas internas, medir su profundidad y caracterizar su ubicación con alta precisión. Es especialmente útil en estructuras de paredes gruesas y en soldaduras de alta responsabilidad. Las señales se interpretan en formato A-scan, B-scan o C-scan según el equipo utilizado.
Radiografía industrial (RT)
Emplea rayos X o gamma para obtener una imagen interna del componente. Permite identificar defectos volumétricos como porosidad, inclusiones y grietas internas en soldaduras y piezas fundidas. Proporciona un registro permanente de la inspección, lo que facilita la comparación histórica. Su limitación principal es la logística de seguridad radiológica y el mayor tiempo de ejecución frente al ultrasonido.
Tecnologías avanzadas para detección de grietas

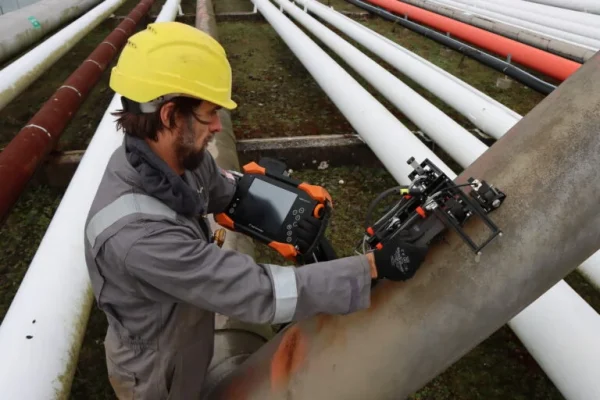

Ultrasonido Phased Array (PAUT)
Utiliza transductores multielemento con control electrónico del haz ultrasónico, lo que permite obtener imágenes sectoriales (S-scan) con mayor cobertura y precisión que el ultrasonido convencional. Es especialmente eficaz en inspección de soldaduras complejas, recipientes a presión y estructuras de geometría variable.
Termografía infrarroja
Detecta variaciones térmicas en la superficie del material que pueden indicar la presencia de discontinuidades internas, zonas de concentración de tensiones o pérdida de integridad estructural. Es una técnica complementaria, útil para inspecciones rápidas de grandes superficies.
Corrientes inducidas (Eddy Current)
Genera corrientes electromagnéticas en el material cuya variación permite detectar discontinuidades superficiales y subsuperficiales con alta sensibilidad. Es especialmente eficaz para detectar grietas pequeñas en superficies conductoras, incluso sin necesidad de contacto directo con el material. Se aplica con frecuencia en tuberías de intercambiadores de calor y componentes aeronáuticos.

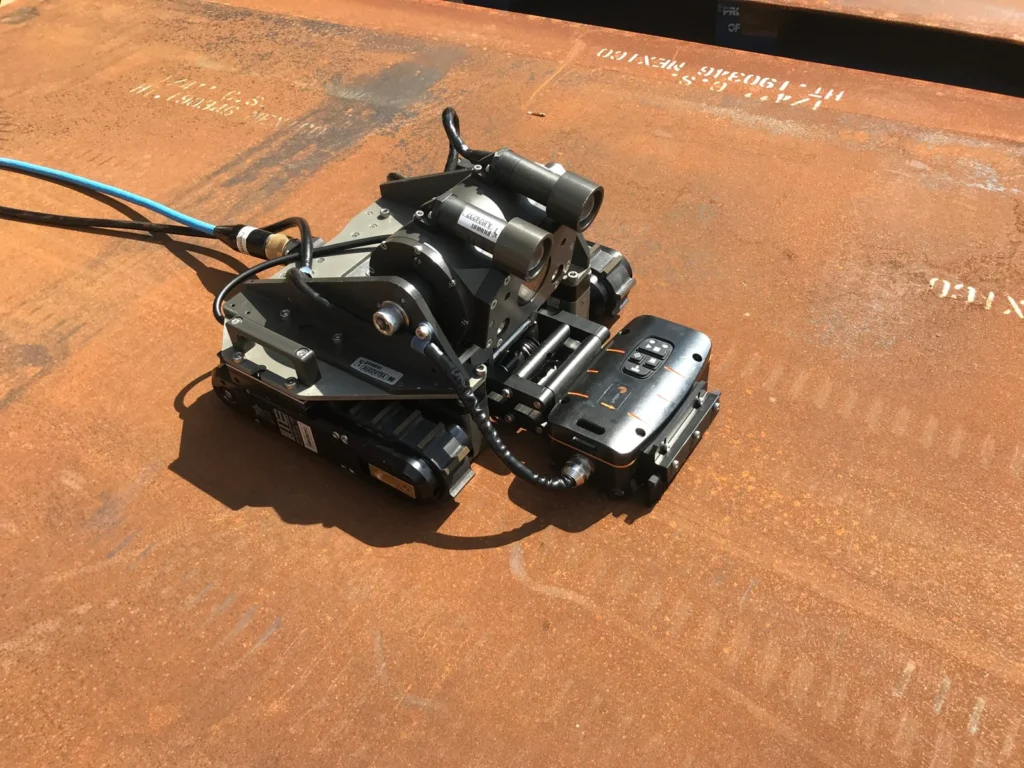

Inspección automatizada con robots y drones
Permite inspeccionar zonas de difícil acceso como tanques de gran altura, estructuras offshore o gasoductos enterrados, combinando sensores de ultrasonido, cámaras de alta resolución o termografía en plataformas móviles que eliminan la necesidad de andamiaje o intervención humana directa.
ACFM (Alternating Current Field Measurement)
Permite la detección y medición de la longitud y profundidad de grietas superficiales en materiales metálicos mediante la inducción de corrientes eléctricas en la superficie del componente. Si existe una grieta, esta perturba la corriente uniforme, que fluye alrededor de los extremos de la grieta y por la cara de la misma. Se puede aplicar sobre recubrimientos no conductores en buenas condiciones de hasta 5 mm de grosor.
¿Cuál método elegir según el tipo de estructura?
Tipo de grieta | Método recomendado |
Superficial en metal ferroso | Partículas magnéticas (MT) |
Superficial en cualquier metal | Líquidos penetrantes (PT) |
Interna en estructuras gruesas | Ultrasonido (UT / PAUT) |
Defecto volumétrico en soldadura | Radiografía industrial (RT) |
Grieta pequeña en superficie conductora | Corrientes inducidas (ET) |
Grandes superficies o zonas inaccesibles | Termografía o drones con sensores |
Errores comunes al inspeccionar grietas
- Falta de capacitación técnica del personal que ejecuta la inspección, lo que genera interpretaciones incorrectas de los resultados
- Elegir el método incorrecto para el tipo de grieta o material inspeccionado
- No considerar grietas internas, limitando la inspección a métodos superficiales cuando la estructura lo requiere
- Mala interpretación de resultados, especialmente en ultrasonido, donde la experiencia del operador es determinante
- Uso de equipos no calibrados, que producen lecturas que no representan el estado real del material
- No seguir normativas aplicables como ASME Sección V, AWS D1.1 o API 650, que establecen los criterios de aceptación para cada tipo de discontinuidad
Buenas prácticas en mantenimiento estructural
- Establecer un programa de inspecciones periódicas con frecuencia definida según el tipo de equipo, las condiciones de operación y las recomendaciones normativas
- Integrar los END en los programas de mantenimiento preventivo y predictivo, no solo en respuesta a fallas
- Registrar y documentar cada inspección con evidencia fotográfica, reportes técnicos y trazabilidad de los resultados obtenidos
- Cumplir con las normativas internacionales aplicables a cada sector (ASME, AWS, API, ISO)
- Capacitar y certificar al personal de inspección en los niveles establecidos por organismos como ASNT o COFREND
- Integrar los resultados de las inspecciones con los sistemas de gestión de calidad y mantenimiento de la organización
Aplicaciones en la industria
- Detección de grietas en tuberías (oil & gas)
- Inspección de estructuras en minería
- Evaluación de soldaduras industriales
- Infraestructura metálica (puentes, edificios)
- Maquinaria pesada
Conclusión
La prevención es la estrategia más inteligente y rentable. Implementar un programa de inspección con END adaptado al tipo de estructura, material y condiciones de operación es la base de cualquier sistema de mantenimiento industrial serio.
